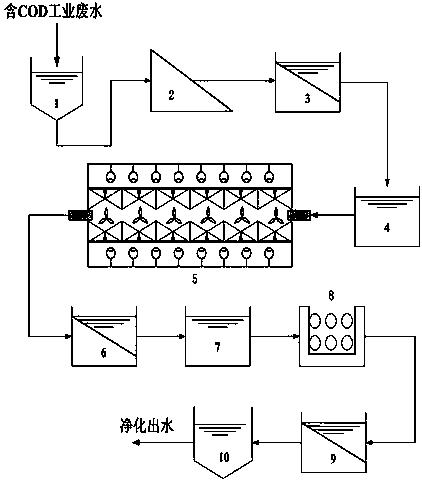

工業廢水通過廢水管線進入集水井，集水井的出口通過廢水管線連接粗格柵，粗格柵的出口通過廢水管線連接一次沉淀池，一次沉淀池的出口通過廢水管線連接pH值調節池，pH值調節池的出口通過廢水管線連接納米微孔超聲波間歇聚合反應槽，納米微孔超聲波間歇聚合反應槽的出口通過廢水管線連接二次沉淀池，二次沉淀池的出口通過廢水管線連接曝氣硝化池，曝氣硝化池的出口通過廢水管線連接生物脫氮池，生物脫氮池的出口通過廢水管線連接三次沉淀池，三次沉淀池的出口通過廢水管線連接凈水池，凈水池的出口通過廢水管線將經過本系統處理后的凈化出水外排;其中，納米微孔超聲波間歇聚合反應槽的槽體采用高強度玻璃鋼材質，其頂板和底板上各并排裝有8支超聲波發生器，槽體中部設有上、下兩道不銹鋼網狀龍骨，分別用于固定上、下兩組納米微孔表面聚合體，兩組納米微孔表面聚合體中央安裝了6支攪拌槳葉，槽體左側設有進水閥門，右側設有出水閥門;經過酸化的工業廢水通過納米微孔超聲波間歇聚合反應槽左側的進水閥門進入反應槽內部，16支超聲波發生器開始工作，發出超聲波，廢水中的有機物在超聲波協同化學效應的作用下，在納米微孔表面聚合體的表面發生C-H鍵的短暫斷裂，由于納米微孔表面聚合體材料中添加有能夠催化聚合反應進行的氯化烯丙基鈀二聚物，在其催化聚合作用下，已經斷裂的C-H鍵會迅速在納米微孔表面聚合體的納米孔隙處發生C-H鍵的再結合，從而在納米微孔表面聚合體的表面發生聚合反應，超聲波發生器開啟一定時間后即停止工作，同時兩組納米微孔表面聚合體中央的6支攪拌槳葉同時開始攪拌以產生液體湍流作用，這會使剛剛形成的有機物聚合體的分子量不斷增大，逐步匯聚成大顆粒的不溶物質并從納米微孔表面聚合體表面脫落，以懸浮物的形式分散于廢水中，并隨廢水通過反應槽右側的出水閥門排出反應槽，進入二次沉淀池，并最終通過沉淀過程從廢水中加以除去，同時，納米微孔超聲波間歇聚合反應槽中的攪拌槳葉停止工作，超聲波發生器重新開啟，并通過進水閥門重新注入廢水，開始新一輪催化聚合反應過程，如此往復循環;其中，pH值調節池的作用是將經過一次沉淀的廢水pH值調節至1.5~3.0，以滿足納米微孔超聲波間歇聚合反應槽的入水pH值要求;其中，曝氣硝化池的作用是通過好氧曝氣過程，使廢水中的各種含氮物質均轉化為硝酸鹽氮;其中，生物脫氮池的作用是通過生物活性反應過程，將廢水中的硝酸鹽氮分解轉化，從而去除硝酸鹽氮。
1、常見的是生化法。生化法常用SBR法，A/O之類的，根據不同情況選擇。經過生化法處理之后，基本上COD的濃度可以降至中低濃度。
2、物理法常用的可以用格柵，篩網之類的，根據情況不同來選擇。
3、化學法可以選擇合適的COD降解劑，這種COD降解劑藥劑是針對于生物法處理過后的中低濃度的COD而研發的。
1、使用范圍：適用于中低濃度的COD廢水，在500ppm以內COD廢水的效果佳。
2、使用原理：氧化、反應沉降、吸附等處理技術，能將污水中的COD等污染物從水體中快速去除。
